A9_1108全媒体系列网关，是达士下一代智慧家庭网络、智慧全光接入解决方案、全媒体系统方案中的重要综合接入部件。用以为运营商/ISP/及系统集成商提供一个家庭数据及服务的统一软硬件入口。
A9_1108全媒体系列网关，满足一个网关，实现家庭/其他封闭式室内外场景全媒体业务接入服务的需求。产品以管理平台模块、PON网关模块、OTT/IPTV音视频业务模块为核心，实现云、管、端、人、物的全面场景链接；实现通信网、物联网、互联网的融合运营，为运营商及ISP提供一体化全媒体接入接口；开放链接各内容提供商、应用开发者，为产品的增值运维提供源源不断地创新和可增值内容及应用。
特性
þ 支持802.3ah，支持链路误码事件监测和环回监测；
þ 支持802.1ag/Y.1731，支持连通性监测和性能检测；
þ 支持组播复制功能，支持3K个V4组播组和768个V6组播组；
þ 支持用户端口的复制能力；
þ 支持IGMP/MLD探听;
þ Ethernet MAC支持速率、双工模式的自协商及手工设置；
þ UNI接口支持802.1x认证、STP（Spanning Tree Protocol）/RSTP（Rapid Spanning Tree Protocol）生成树协议处理；
þ 通过SLA约束、Policing、队列管理、调度/拥塞避免、丢弃管理方式，为不同优先级业务提供QoS保证；
þ 支持基于入口的流量控制，对于超出流量的业务，可选择丢包或Pause帧反压
þ 支持QoS功能；
þ 支持全高清视频、4K大片高清视频播放，支持电视、平板、手机多屏互动；
þ 支持高品质语音：可内置Skype等语音沟通工具，支持多屏互动和共享；
þ 支持高速宽带、高清语音、稳定无线；
þ 支持WiFi/以太网等多类型物联网设备接入；
þ 支持文件存储、HDFS、NFS、CIFS、NDMP、FTP多种接口；
þ 电话、语音、电视内容中的有线电视IP化，增加IOT接入模块，配合开放的云+APP平台，实现了新三网：通信网、物联网、互联网融合的软硬件综合接入平台；
þ 支持本地WEB、远程TR069、OMCI管理、 红外；
参数
产品信息 |
型号 | A9_1108多媒体网关 |
MAC地址表 | 2K |
用户接口 | 1*GE+1*FERJ45, 1*RJ11, 1*HDMI, 1*AV, 3*USB, 1*WIFI, 1*SPDIF, 1*TF card |

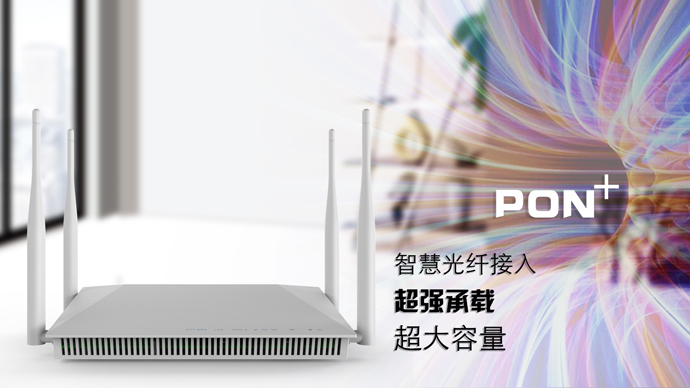

PON模块 |
PON接口 | l 支持ITU-T G.984.1/2/3/4 l 传输速度：上行1.25Gbps/下行2.5Gbps l 网络覆盖范围：20KM l 光接收灵敏度：≥-28dBm l 发射光功率：0~5dBm l 支持32个TCONT，256个GEMPORT l 支持双向FEC，支持RS(255.239)，RS(255,223)的FEC编解码 l 支持AES128加解密功能 l 支持SBA和DBA带宽分配 |
WIFI接口 | l 2.4G 支持IEEE 802.11b/g/n l 4 SSIDs, l 2x2 MIMO, l WPS |
协议 | l 802.3、802.1Q l 802.3ah l 802.1ag/Y.1731 l 802.1x |
VLAN | l 支持 IEEE 802.1Q VLAN l Supports IEEE 802.1ad Stacking VLAN |
语音FXS口 | l 支持2路语音处理； l 支持各种提示音生成； l 支持G.711、G.722、G.729、T38等编解码； l 支持FoIP功能； l 支持Fax/Modem VBD（Voice Band Data）功能； l 支持回声抑制、语音活动检测、舒适背景噪音、语音帧补偿等功能； l 支持VoIP统计、故障诊断功能； l 每路POTS可单独配置VoIP编解码方式，可配置编解码优先级顺序、打包间隔； l 支持DTMF检测、生成、传递和恢复功能； l 支持FSK的生成，具有主叫号码显示功能； l 支持二次拨号，支持RFC2833带内方式传送DTMF音； l 支持三方会议功能； |
USB接口 | l USB3，支持存储扩展 |
QOS | l 支持优先级的标记，支持802.1P、DSCP、TC l 支持DEI的颜色标记 l 上行支持256个队列，下行每个端口支持8个队列 l 支持每个端口的入口/出口带宽控制 l 每个队列的流量控制 l 支持基于MEF10.2算法的业务流限速、支持端口的流量限速 l SP/WRR/SP+WRR调度算法可选 l 支持拥塞避免机制，可支持Tail-Drop、RED、WRED算法 |
安全特性 | l ONU认证机制； l 支持流氓ONU检测 l 基于可信执行环境的Trust zone l 安全启动，加密OTP，带内存完整性检查的加密DRAM，硬件key ladder，内部控制总线和存储 l 受保护的内存区域和电围网数据分区 l 基于可信视频路线(TVP)的硬件，视频水印和内容安全（需要SecureOS软件） l 安全的IO和安全的时钟 |
多媒体模块 |

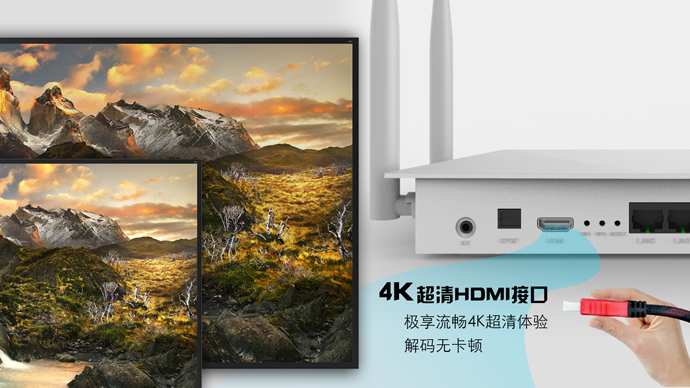

HDMI接口 | l 视频编解码标准：MPEG-4 AVC/H.264/H.265 SD/HD/4KP30(支持 4K 8bit的颜色深度，显示更丰富的色彩） l 视频制式和分辨率 ： PAL/NTSC/720P/1080P/4K l 宽高比例：支持4 : 3和16 : 9图像宽高比 l 内置HDMI 2.0b 发射机，包含带CEC, HDR, HDCP2.2和最大分辨率输出4Kx2K@60的控制器和PHY l CVBS 480i/576i 标准清晰度输出 l 支持所有标准的SD/HD/FHD视频输出格式：480i/p, 576i/p, 720p, 1080i/p和4Kx2K l 音频标准：MPEG1 Layer %、MPEG1 Layer3、AAC、 Dolby AC3 l 音频特性：单声道、双声道、立体声、 Dolby 5.1环绕声、多音轨 l 支持MP3, AAC, WMA, RM, FLAC, Ogg和可编程7.1/5.1向下混合 l I2S音频接口支持8路(7.1)输出 |
SPDIF接口 | l 内置串行数字音频SPDIF/IEC958输出和PCM输出 |
AV接口 | l 内置立体声音频DAC l 支持并发双音频立体声通道输出（带结合模拟+PCM或者I2S+PCM） |

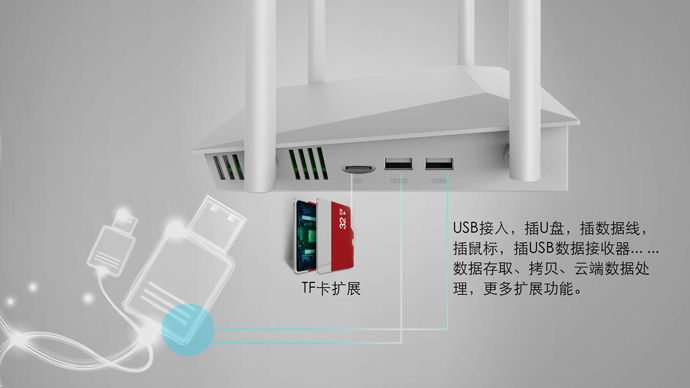

USB口 | l 提供两个USB接口：USB1， USB 2； l 支持外挂存储设备以及鼠标键盘连接； l 支持USB音频输入； l 可通过USB HUB扩展USB数量； l 支持USB摄像头 |
SD卡接口 | l TF卡, Android 6.0（可选支持Android 4.4） |
其他 |
管理 | 支持本地WEB、远程TR069、OMCI管理、 红外 |
环境 | 运行温度：0℃～60℃； 运行湿度：10%～85% 非冷凝 |
存储温度：-40℃～80℃； 存储湿度：5%～95% 非冷凝 |
电源 | 12V DC 2A |
功耗 | 24W |

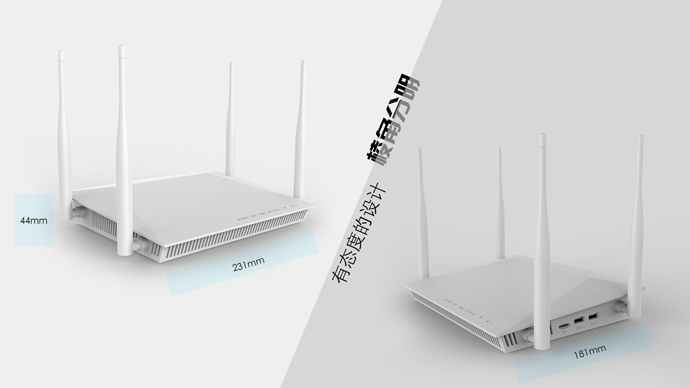

尺寸及重量
A9_1108 | 设备 | 包装 |
尺寸(长*宽*高/mm) | 180*28*130 |
|
重量(kg) | 0.4 |
|
订购
型号 | 规格描述 |
A9_1108 | 达士全媒体网关系列, 支持GPON HGU，支持 IPTV， 1*GE+1*FE RJ45, 1*RJ11, 1*HDMI, 1*AV, 3*USB, 1*WIFI, 1*SPDIF, 1*TF card, DC 12V2A |
